静的圧入締固め工法(CPG工法)の概要
■ 液状化地盤から非液状化地盤へ

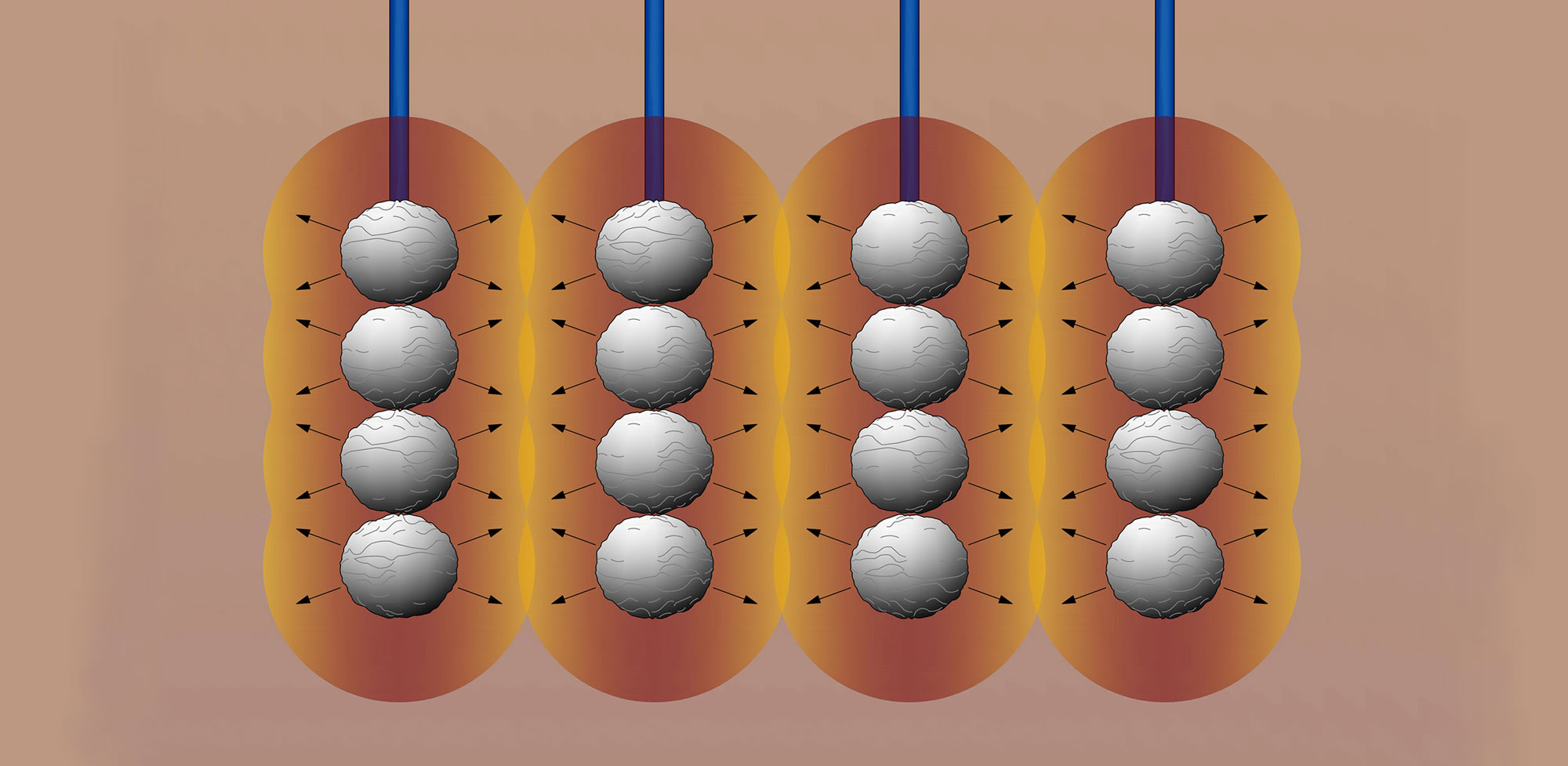

コンパクショングラウチング デンバーシステムは「静的圧入締固め」、スランプ5cm以下の極めて流動性の低いモルタルを、振動や衝撃を全く与えずに地盤中に圧入する技術です。
圧入されたモルタルは、その低い流動性ゆえに逸走することなく所定の位置に固結体を造成します。この固結体が周辺地盤を圧縮し、密度を増大させます。

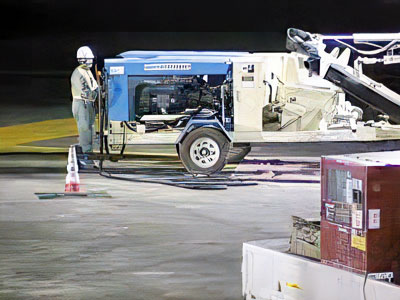

■ 特徴 1 〈静的に圧入締固め〉
CPGポンプを用いた静的圧入により、無振動、低騒音で地盤を締固めます。 地盤変位や構造物変位が少なく、既設構造物の直下、直近地盤といったこれまで困難といわれたケースに威力を発揮します。

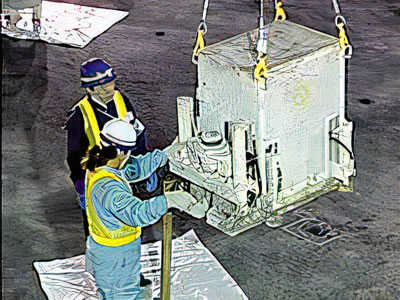

■ 特徴 2 〈コンパクトな設備〉
注入ポイントには小型ボーリングマシンと注入管リフト装置を設置するだけなので、上空制限がある場所や、既設構造物の内部等の狭い作業空間や、施工時間を制限された供用中構造物直下の施工が可能です。

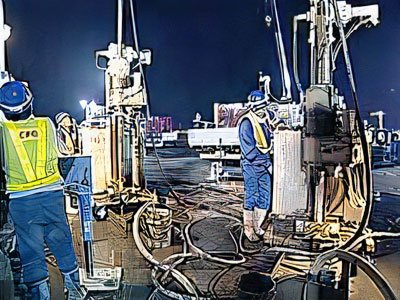

■ 特徴 3 〈硬質地盤に対応〉
小口径(外径約70mm)ロッドにより削孔するので、対象地盤の上部に硬い地盤が存在しても容易に貫通し、改良を行うことができます。

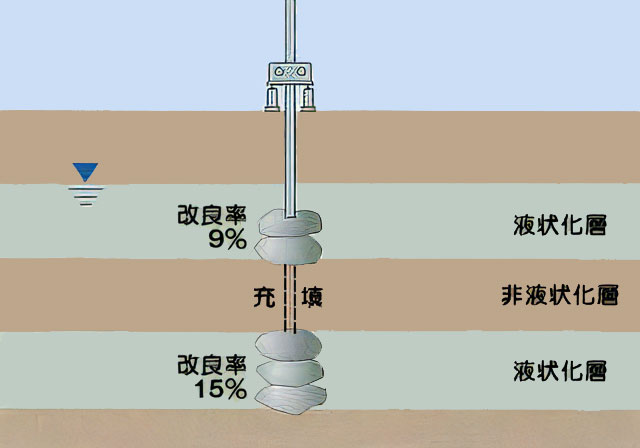

■ 特徴 4 〈土層に応じた改良率が設定可能〉
注入量の変更により土層毎に最適な改良率を選定できるので、経済設計が可能です。 もちろん、改良不要な土層は注入せずにいわゆる中抜き施工で対応します。

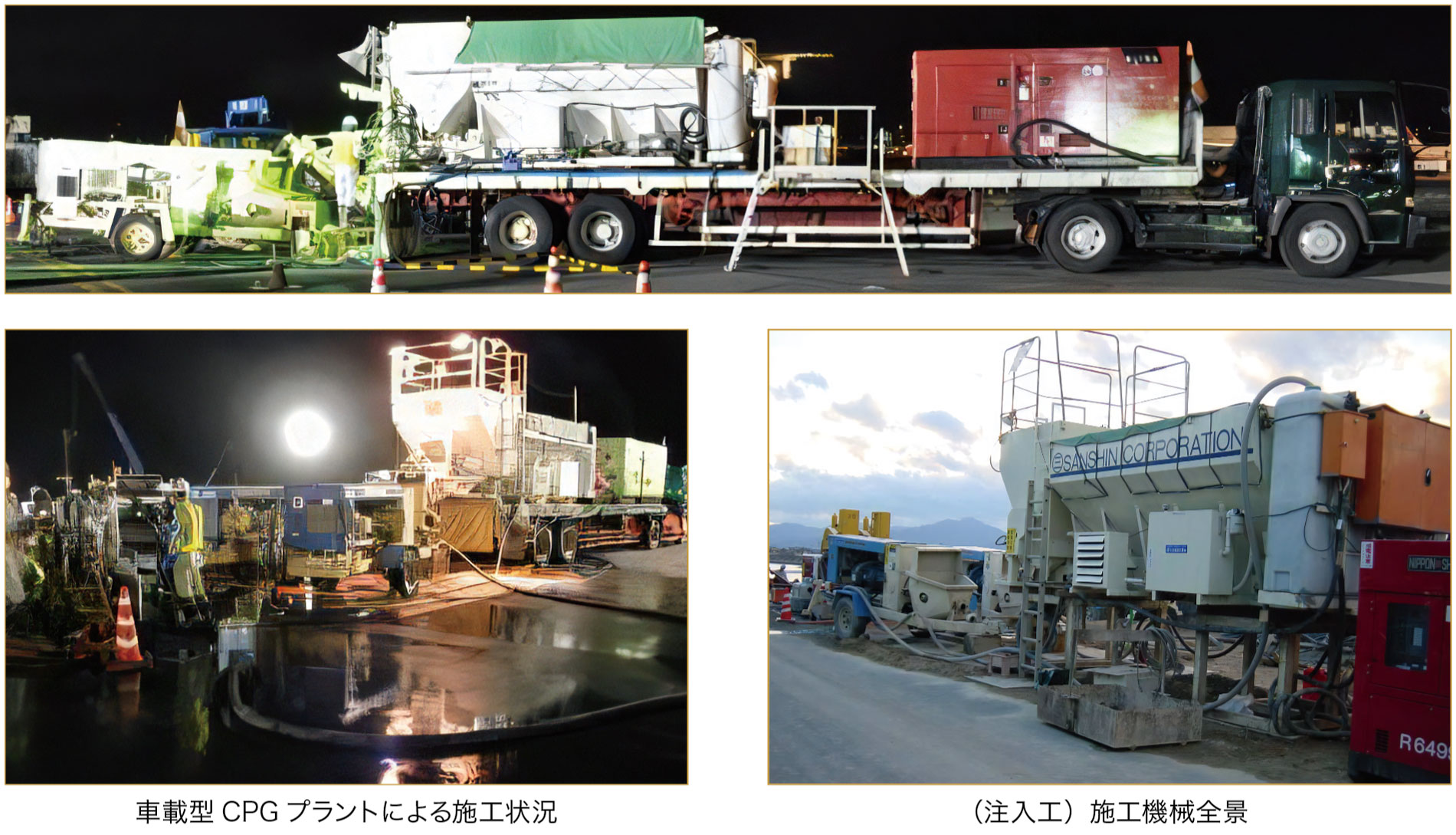

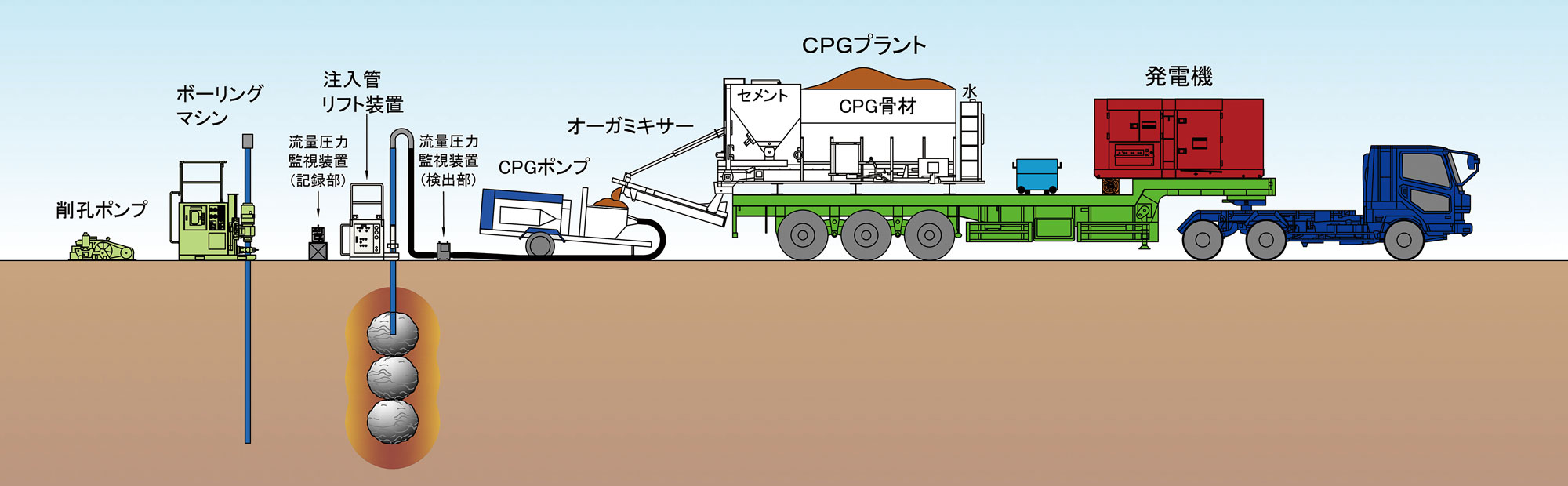

■ 施工システム
削孔・注入を行う注入ポイントと材料の配合・圧送を担うプラント部に分かれ、フレキシブルなホースで結ばれる 施工システム。特に注入ポイントの設備は、削孔時の「小型ボーリングマシン」、注入時の「注入管リフト装置」 「流量圧力監視装置」と、いずれも小型でコンパクト。
一方のプラント部も、モルタルを連続的に供給する「CPGプラント」と低流動性モルタルを圧送する強力な 「CPGポンプ」というシンプルな構成です。
最長40mのホースによる接続が、現場の状況に合わせたレイアウトを可能にします。
